SpatiaLite Cookbook

	Comprendre WKT et WKB
Février 2011

Table des matières

SpatiaLite supporte les données géométrique (Geometry data) conformément au standard OGC-SFS (Open Geospatial Consortium - Simple Feature SQL).
http://www.opengeospatial.org/standards/sfs

Geometry est une donnée abstraite comportant des sous-classes concrètes.
Vous ne pouvez pas instancier directement la classe Geometry (car elle est abstraite , et ne correspond à aucune implémentation): mais vous pouvez instancier des sous-classes. (nb: instancier une sous classe "point" reviens a définir une colonne géométrique destinée à contenir des points)

Sub-Class	Exemple
POINT
LINESTRING

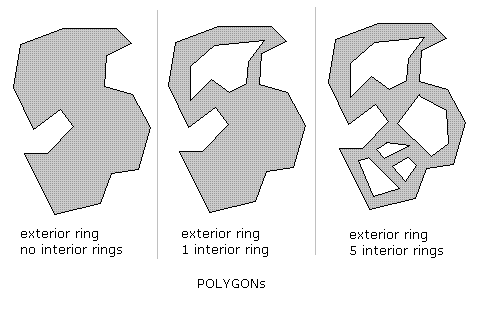

POLYGON
MULTIPOINT
MULTILINESTRING
MULTIPOLYGON
GEOMETRYCOLLECTION	Collection de géométries (toutes les combinaisons possibles des sous-classes précédentes. Attention: GEOMETRYCOLLECTION n'est pas supporté par le format Shapefile. cette sous-classe n'est généralement pas supporté par les logiciels SIG classiques (viewers etc). C'est pourquoi elle est très peu répandue dans le monde des SIG. Evitons donc de l'utiliser...

les notations WKT et WKT

Geometry est un type de donnée complexe: c'est pourquoi OGC-SFS a défini deux notations standards différentes pour représenter les valeurs géométriques:

WKT (Well Known Text) est destiné à être user friendly (destiné à être lu par des humains).
WKB (Well Known Binary) est utilisé pour assurer l' import/export/échange de données entre différentes plate-formes, sans risque.

Dimension: XY (2D) le plus commun ...

Geometry Type	WKT exemple
POINT	POINT(123.45 543.21)
LINESTRING	LINESTRING(100.0 200.0, 201.5 102.5, 1234.56 123.89) trois noeuds
POLYGON	POLYGON((101.23 171.82, 201.32 101.5, 215.7 201.953, 101.23 171.82)) bordure extérieur, pas de bordures intérieures POLYGON((10 10, 20 10, 20 20, 10 20, 10 10), (13 13, 17 13, 17 17, 13 17, 13 13)) une bordure extérieur et une bordure intérieure
MULTIPOINT	MULTIPOINT(1234.56 6543.21, 1 2, 3 4, 65.21 124.78) Trois points
MULTILINESTRING	MULTILINESTRING((1 2, 3 4), (5 6, 7 8, 9 10), (11 12, 13 14)) les première et dernière ligne ont deux nœuds chacune; la deuxième en a 3.
MULTIPOLYGON	MULTIPOLYGON(((0 0,10 20,30 40,0 0),(1 1,2 2,3 3,1 1)), ((100 100,110 110,120 120,100 100))) 2 polygones: le premier à une bordure interieure
GEOMETRYCOLLECTION	GEOMETRYCOLLECTION(POINT(1 1), LINESTRING(4 5, 6 7, 8 9), POINT(30 30))

XYZ (3D)

Geometry Type	WKT example
POINT	POINTZ(13.21 47.21 0.21)
LINESTRING	LINESTRINGZ(15.21 57.58 0.31, 15.81 57.12 0.33)
POLYGON	...
MULTIPOINT	MULTIPOINTZ(15.21 57.58 0.31, 15.81 57.12 0.33)
MULTILINESTRING	...
MULTIPOLYGON	...
GEOMETRYCOLLECTION	GEOMETRYCOLLECTIONZ(POINTZ(13.21 47.21 0.21), LINESTRINGZ(15.21 57.58 0.31, 15.81 57.12 0.33))

Dimension: XYM (2D + Mesure)
Attention: ceci n'est pas de la 3D.
M signifie mesure , et non une dimension géométrique.

Geometry Type	WKT example
POINT	POINTM(13.21 47.21 1000.0)
LINESTRING	LINESTRINGM(15.21 57.58 1000.0, 15.81 57.12 1100.0)
POLYGON	...
MULTIPOINT	MULTIPOINTM(15.21 57.58 1000.0, 15.81 57.12 1100.0)
MULTILINESTRING	...
MULTIPOLYGON	...
GEOMETRYCOLLECTION	GEOMETRYCOLLECTIONM(POINTM(13.21 47.21 1000.0), LINESTRINGM(15.21 57.58 1000.0, 15.81 57.12 1100.0))

XYZM (3D + Mesure)

Geometry Type	WKT example
POINT	POINTZM(13.21 47.21 0.21 1000.0)
LINESTRING	LINESTRINGZM(15.21 57.58 0.31 1000.0, 15.81 57.12 0.33 1100.0)
POLYGON	...
MULTIPOINT	MULTIPOINTZM(15.21 57.58 0.31 1000.0, 15.81 57.12 0.33 1100.0)
MULTILINESTRING	...
MULTIPOLYGON	...
GEOMETRYCOLLECTION	GEOMETRYCOLLECTIONZM(POINTZM(13.21 47.21 0.21 1000.0), LINESTRINGZM(15.21 57.58 0.31 1000.0, 15.81 57.12 0.33 1100.0))

Plusieurs fonctions spatiales utilisent WKT et WKB;
examiner l'ensemble de ces fonction serais fastidieux et pas vraiment utile pour un débutant. Nous allons donc nous contenter des plus courantes.

SELECT Hex(ST_GeomFromText('POINT(1.2345 2.3456)'));

0001FFFFFFFF8D976E1283C0F33F16FBCBEEC9C302408D976E1283C0F33F16FBCBEEC9C302407C010000008D976E1283C0F33F16FBCBEEC9C30240FE

SELECT ST_AsText(x'0001FFFFFFFF8D976E1283C0F33F16FBCBEEC9C302408D976E1283C0F33F16FBCBEEC9C302407C010000008D976E1283C0F33F16FBCBEEC9C30240FE');

POINT(1.2345 2.3456)

SELECT Hex(ST_AsBinary(x'0001FFFFFFFF8D976E1283C0F33F16FBCBEEC9C302408D976E1283C0F33F16FBCBEEC9C302407C010000008D976E1283C0F33F16FBCBEEC9C30240FE'));

01010000008D976E1283C0F33F16FBCBEEC9C30240

SELECT Hex(ST_AsBinary(ST_GeomFromText('POINT(1.2345 2.3456)')));

01010000008D976E1283C0F33F16FBCBEEC9C30240

SELECT ST_AsText(ST_GeomFromWKB(x'01010000008D976E1283C0F33F16FBCBEEC9C30240'));

POINT(1.2345 2.3456)

Attention: les deux notations WKT et WKB permettent un échange standard des données (import/export);
De toute façon, le format de stockage utilisé par SpatiaLite est différent: BLOB Geometry.
Cependant, vous ne serez jamais dérangés par ce format interne: tout est géré de façon transparente.
Vous devrez simplement utiliser les fonctions permettant de traiter WKT ou WKB.

La fonction spatiale ST_GeomFromText() converti toute expression WKT valide en BLOB Geometry.
ST_GeomFromWKB()converti toute expression WKB valide en BLOB Geometry.
ST_AsText() converti une valeur BLOB Geometry en l'expression WKT correspondante.
ST_AsBinary() converti une valeur BLOB Geometry en l'expression WKB correspondante.

SELECT ST_GeometryType(ST_GeomFromText('POINT(1.2345 2.3456)'));

POINT

SELECT ST_GeometryType(ST_GeomFromText('POINTZ(1.2345 2.3456 10)'));

POINT Z

SELECT ST_GeometryType(ST_GeomFromText('POINT ZM(1.2345 2.3456 10 20)'));

POINT ZM

ST_GeometryType() retournera le type de géométrie d'une valeur BLOB Geometry.

Attention: quand vous utilisez des données non-2D, déclarer 'POINTZ' or 'POINT Z' est exactement le même. SpatiaLite identifie de la même manière les deux notations.

SELECT ST_Srid(ST_GeomFromText('POINT(1.2345 2.3456)'));

-1

SELECT ST_Srid(ST_GeomFromText('POINT(1.2345 2.3456)', 4326));

4326

ST_Srid() retourne le SRID (EPSG) de la valeur BLOB Geometry.

Attention: ST_GeomFromText() et ST_GeomFromWKB() acceptent un argument optionnel SRID .
Si le SRID n'est pas spécifié (mauvaise pratique), sa valeur par défaut est -1.

Erreurs fréquentes

"J'ai déclaré une colonne géométrie de type MULTIPOINT;
maintenant je dois absolument insérer un POINT a cette table,
mais j'obtiens une erreur de type constraint failed "

Tout type MULTIxxxxx peut stocker un seul type d'élément: vous devez simplement utiliser la syntaxe WKT appropriée.
Notez également qu'il existe des fonction de type casting capable de convertir le type de géométrie.

SELECT ST_GeometryType(ST_GeomFromText('MULTIPOINT(1.2345 2.3456)'));

MULTIPOINT

SELECT ST_AsText(CastToMultiLineString(ST_GeomFromText('LINESTRING(1.2345 2.3456, 12.3456 23.4567)')));

MULTILINESTRING((1.2345 2.3456, 12.3456 23.4567))

SELECT ST_AsText(CastToXYZM(ST_GeomFromText('POINT(1.2345 2.3456)')));

POINT ZM(1.2345 2.3456 0 0)

SELECT ST_AsText(CastToXY(ST_GeomFromText('POINT ZM(1.2345 2.3456 10 20)')));

POINT(1.2345 2.3456)
